Комплекс АКПВ
Наша система представляет собой автономное средство измерения утвержденного типа, обеспечивающее автоматический, непрерывный контроль и учет промышленных выбросов вредных (загрязняющих) веществ с выдачей полученных значений пользователям в согласованном с заказчиком формате.
Компания «Нова Ресурс» предлагает российский комплекс автоматического измерения и учета выбросов загрязняющих веществ АКПВ (адвалорная доля составляет 10%). Технические характеристики и надежность производимого оборудования полностью обеспечивает выполнение требований к автоматическим средствам измерения и учета показателей выбросов загрязняющих веществ, указанным в постановлении Правительства Российской Федерации №263 от 13.03.2019 г.
Описание
Комплексом предусмотрено измерение и учет технологических параметров, необходимых для расчета валовых выбросов:
Согласно постановлению Правительства Российской Федерации №262 от 13.03.2019 г. к загрязняющим веществам, подлежащим автоматизированному контролю относятся:
Давление
NO
Расход или скорость потока
SO2
Температура
NO2
CO2
Содержание кислорода
CO
H2S
Влажность дымовых газов
NH3
Взвешенные вещества
Комплекс АКПВ
Метрологические характеристики
Основные характеристики комплекса
Технические характеристики
Комплекс АКПВ соответствует техническим регламентам Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» , отдельные модификации комплекса АКПВ соответствуют техническим регламентам Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Основные характеристики комплекса
Комплекс является единственным подобным экологическим оборудованием, успешно прошедшим сертификационные испытания системы добровольной сертификации ИНТЕРГАЗСЕРТ (СДС ИНТЕРГАЗСЕРТ).
Взрывозащищенное исполнение
Самодиагностика
Возможность удаленного управления
Оперативная техническая поддержка
Поверка системы без извлечения оборудования с места анализа
Широкий температурный диапазон применения от минус 60 до плюс 50 °С
Полная метрологическая обеспеченность
Высокая точность и достоверность измерений
Высокая надежность компонентов и оборудования
Автоматическая калибровка оборудования
Структурная схема АКПВ
Комплекс АКПВ
Принцип работы комплекса
Основные характеристики комплекса
Отбор газа осуществляется пробоотборным зондом, который обеспечивает представительность пробы и производит первичную очистку газа на обогреваемом металлокерамическом фильтре. Для подтверждения достоверности показаний газоаналитической системы на пробоотборном зонде предусмотрен штуцер подачи поверочной газовой смеси.
Далее по обогреваемой линии пробоотбора газ поступает в блок пробоподготовки, где полностью очищается без потери анализируемых компонентов и охлаждается. Температура нагрева транспортируемой пробы газа превышает точку росы. Подготовленная проба подается на блок формирования газовых потоков, стабилизирующий расход и давление, затем поступает на анализ. Управление газовыми потоками осуществляется с помощью электромагнитных клапанов.
Анализ проб проводится с помощью инфракрасного оптико-абсорбционного и хемилюминесцентного газоанализаторов.

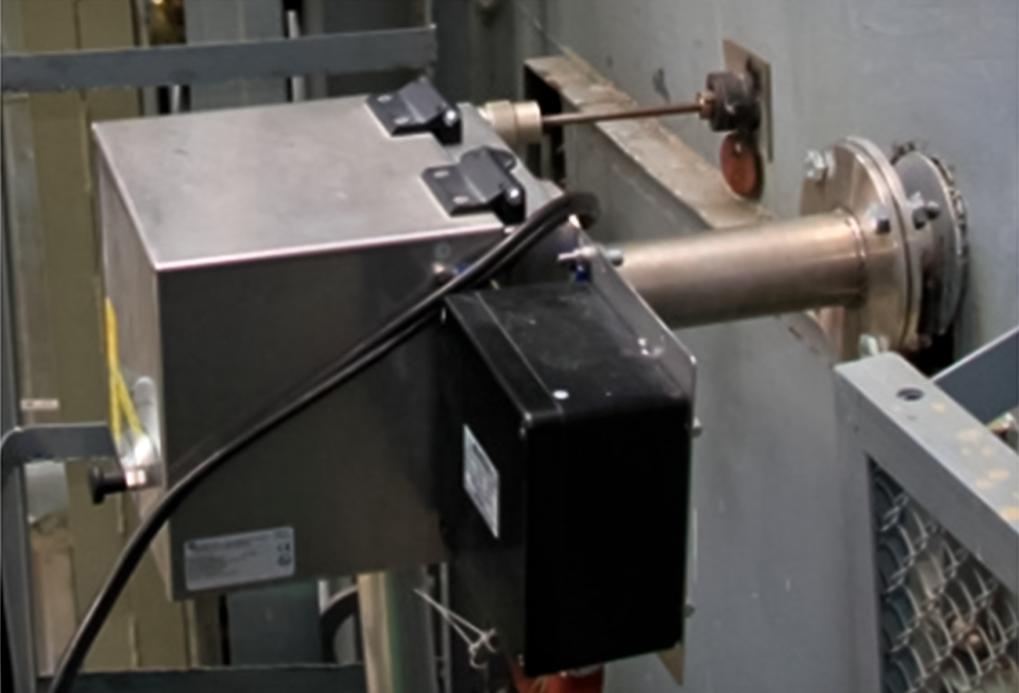

Пробоотборный зонд

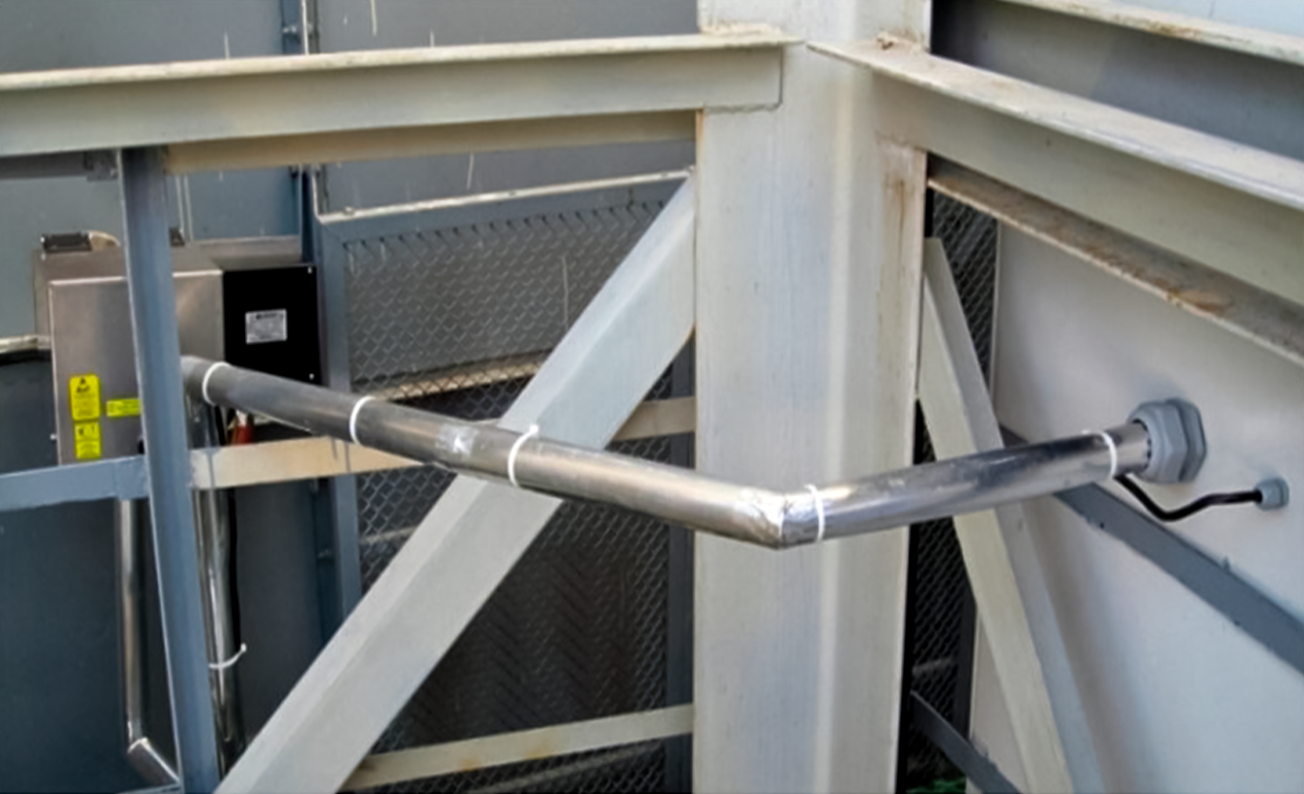

Линия пробоотбора

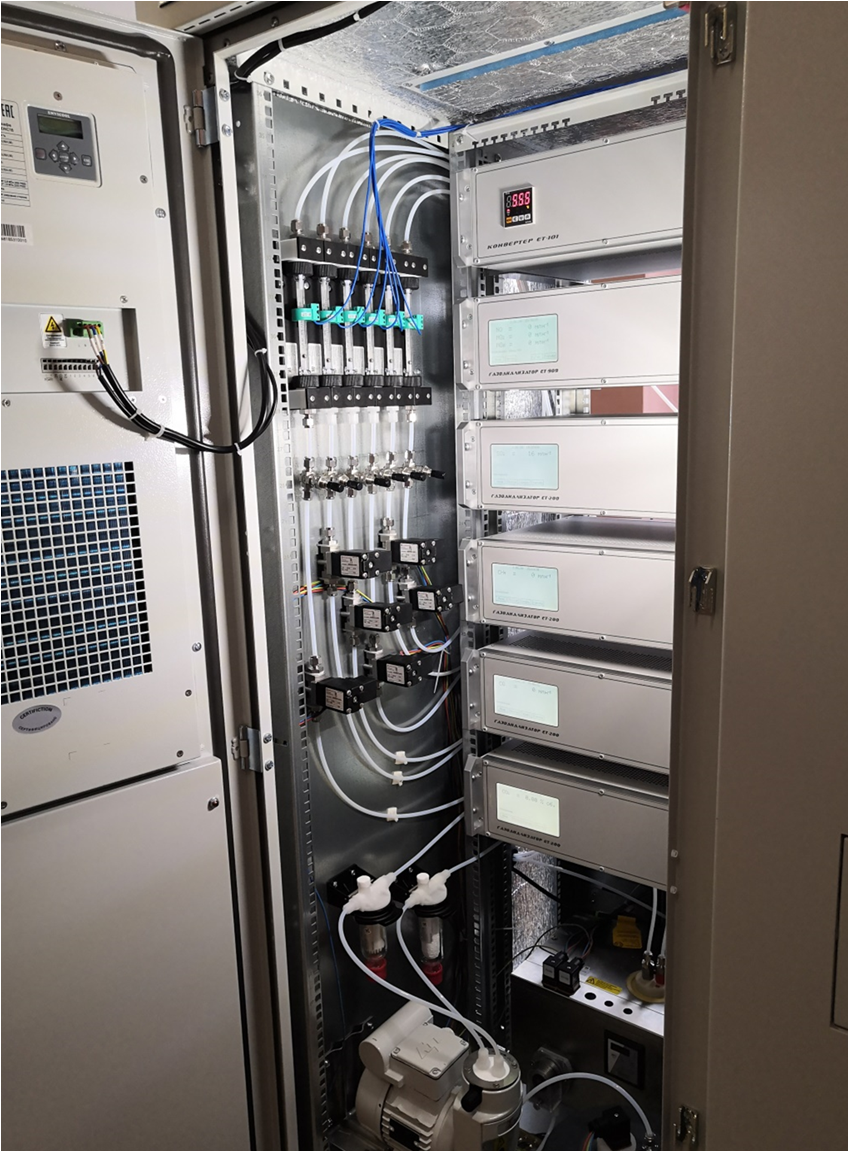

Описание газоанализаторов
Основные характеристики комплекса
В оптико-абсорбционном газоанализаторе реализована однолучевая двухволновая схема измерения. Источником излучения служит пульсирующий эмиттер с встроенным параболическим отражателем. Пульсирующее инфракрасное излучение проходит через кювету и затем через интерференционные фильтры попадает на пироэлектрические приемники излучения, преобразующие излучение в электрический сигнал
В хемилюминесцентном газоанализаторе анализируемый газ и воздух с постоянными объемными расходами из блока подготовки газов поступают в реакционную камеру. Воздух предварительно проходит через озонатор, где под действием барьерного высоковольтного разряда образуется озон. При взаимодействии в камере озона с определяемым компонентом анализируемой смеси образуются продукты реакции в возбужденном состоянии. При переходе их в устойчивое состояние происходит излучение квантов люминесценции. Электромагнитное излучение попадает в фотоумножитель, сигнал которого преобразуется в унифицированный сигнал с помощью преобразователей.
В хемилюминесцентном газоанализаторе анализируемый газ и воздух с постоянными объемными расходами из блока подготовки газов поступают в реакционную камеру. Воздух предварительно проходит через озонатор, где под действием барьерного высоковольтного разряда образуется озон. При взаимодействии в камере озона с определяемым компонентом анализируемой смеси образуются продукты реакции в возбужденном состоянии. При переходе их в устойчивое состояние происходит излучение квантов люминесценции. Электромагнитное излучение попадает в фотоумножитель, сигнал которого преобразуется в унифицированный сигнал с помощью преобразователей.
Интерфейсы программного обеспечения
Основные характеристики комплекса
Программное обеспечение комплекса автоматического измерения и учета выбросов загрязняющих веществ является масштабируемой SCADA-системой и обеспечивает:
Хранение архивных данных системы
Ведение журнала сообщений
Представление данных в согласованном с заказчиком виде (мнемосхемы, графики, гистограммы и диаграммы)
Фиксацию и передачу данных о показателях выбросов загрязняющих веществ по информационно-телекоммуникационным сетям в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду, в утвержденном Росприроднадзором формате
Учет показателей выбросов загрязняющих веществ
Формирование отчетов в автоматическом и ручном режиме
Хранение необходимых процедур и алгоритмов
Хранение значений выбросов загрязняющих веществ с заданным интервалом

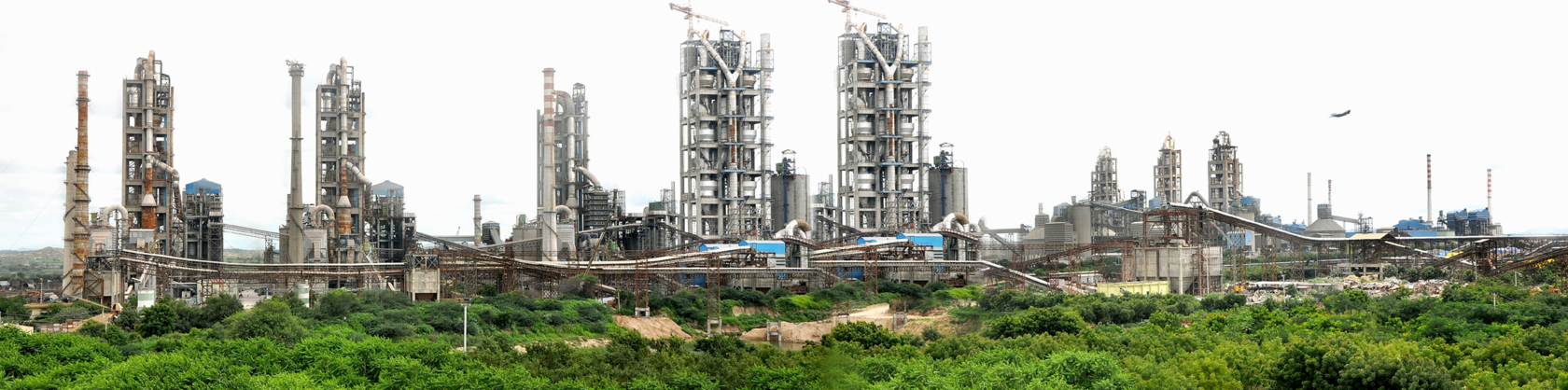

Применение комплексов АКПВ
Основные характеристики комплекса
Основными потребителями экологических комплексов является промышленные объекты нефтяной и газовой промышленности:
Газоперерабатывающие и гелиевые заводы
Резервуарные парки, промыслового и межпромыслового транспорта нефти и газа

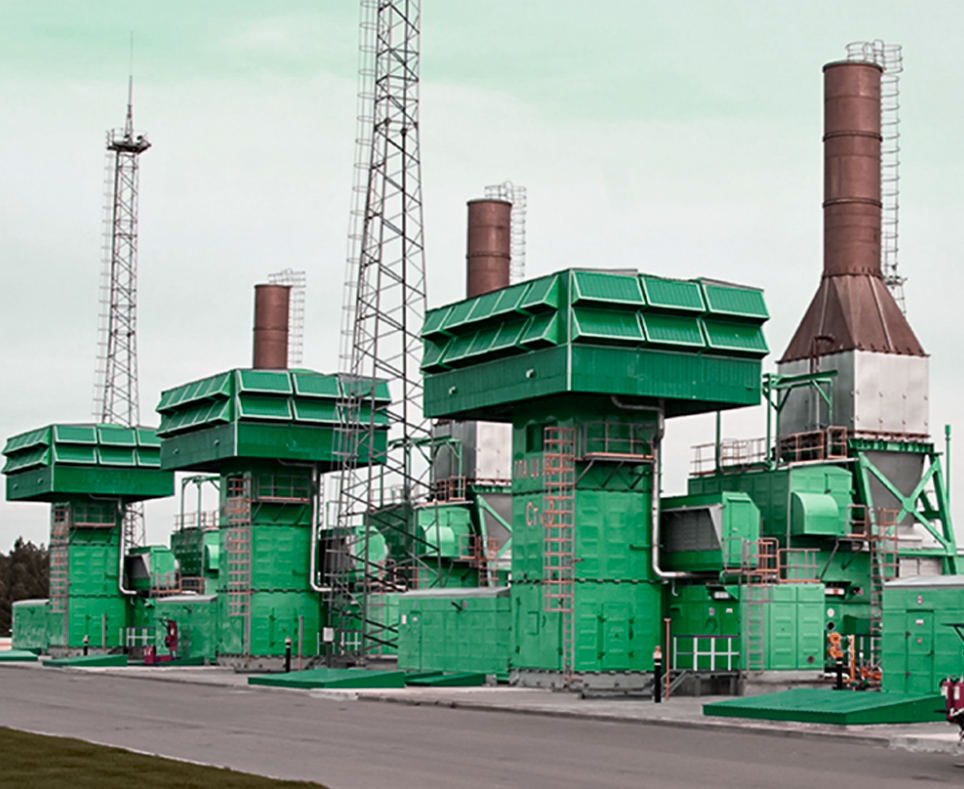

Объекты добычи и комплексной подготовки нефти и газа, конденсата и воды
Насосные и компрессорные станции

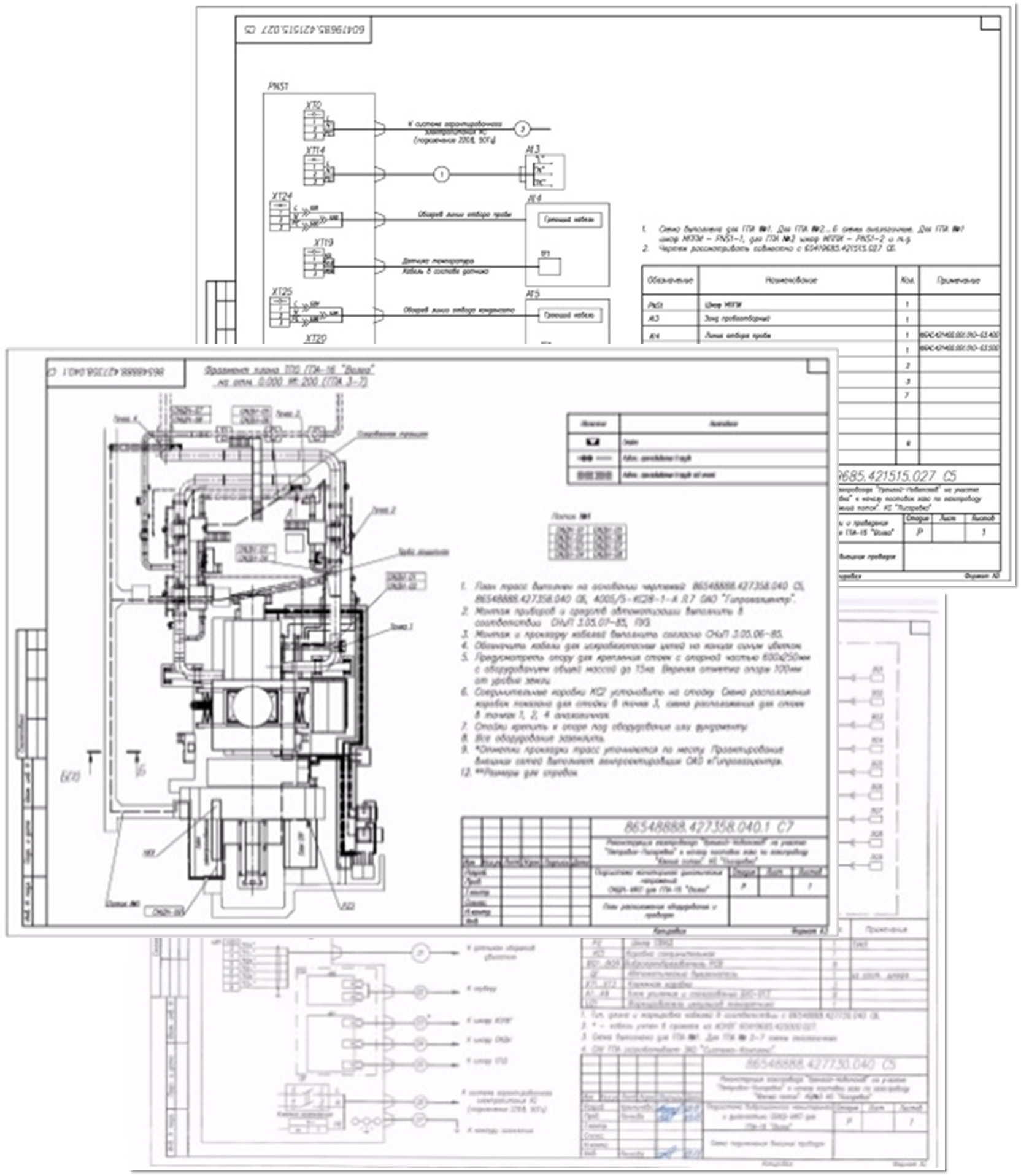

Проектирование
Комплекс АКПВ
Специалисты компании NOVA Resource имеют компетенции в области реализации разделов проектов привязки экологического оборудования к объектам нефтегазовых предприятий.
Документация, выпускаемая компанией NOVA Resource, полностью соответствует требованиям отраслевых и государственных стандартов.
Документация, выпускаемая компанией NOVA Resource, полностью соответствует требованиям отраслевых и государственных стандартов.
Примеры выполнения проектов
Сервис
Комплекс АКПВ
Специалисты компании NOVA Resource имеют огромный опыт технического обслуживания комплексов экологического мониторинга и готовы проводить гарантийное и постгарантийное обслуживание своих систем, а также техобслуживание систем экологического мониторинга других производителей.
Типовое техническое обслуживание включает в себя следующие услуги:
Типовое техническое обслуживание включает в себя следующие услуги:
Своевременное техобслуживание позволит на долгое время сохранить оборудование в работоспособном состоянии, что в свою очередь снизит затраты на обслуживание основного технологического оборудования.
Калибровка измерительных каналов
Проверка исправности составных частей с последующей заменой вышедших из строя посредством запасных частей, инструментов и приспособлений
Проверка комплектности
Метрологическая аттестация измерительных каналов
Замена поверочных газовых смесей
Программа оснащения системами автоматического контроля выбросов (программа САК)
Перейти в раздел
Экономический эффект использования комплекса АКПВ
Комплекс АКПВ
В соответствии с Кодексом Российской Федерации об административных правонарушениях неисполнение обязанности по проведению мониторинга состояния и загрязнения окружающей среды, сокрытие, умышленное искажение или несвоевременное сообщение данных, полученных при осуществлении производственного экологического контроля, облагается существенными штрафами и может привести к приостановке деятельности предприятия.
Комплекс АКПВ позволит своевременно и точно проводить экологический мониторинг выбросов загрязняющих веществ и в автоматическом режиме формировать и передавать отчеты установленного формата в реестр объектов, оказывающих негативное воздействие на окружающую среду.
Реализованные проекты
